Sambungan ekspansi universal

Rasakan kualitas tertinggi dan fleksibilitas yang dapat diandalkan - sambungan ekspansi universal dari HELS menguasai kondisi yang paling berat sekalipun dan menawarkan perlindungan komprehensif bagi sistem Anda.

Tahan suhu tinggi

Kompensasi getaran dan gerakan yang efektif

Bahan yang tahan lama dan berkualitas tinggi

Produsen yang dapat diandalkan untuk sambungan ekspansi universal di industri

Sebagai produsen terkemuka sambungan ekspansi universal, HELS menawarkan solusi khusus untuk industri. Produk kami dicirikan oleh kualitas dan daya tahan tertinggi dan dikembangkan secara khusus untuk digunakan di lingkungan yang menuntut. Dengan pengalaman lebih dari 20 tahun, kami menetapkan standar baru dalam kompensasi getaran dan gerakan.

Sambungan ekspansi universal HELS dirancang sesuai dengan standar EJMA, EN, dan ASME dan menjamin daya tahan, keandalan, dan kinerja optimal dalam aplikasi yang menuntut.

BAGAIMANA KAMI DAPAT MEMBANTU ANDA?

Informasi lebih lanjut

Sambungan ekspansi universal untuk sistem perpipaan

Dalam sistem pemanas, ventilasi, dan pendingin udara, sambungan ekspansi universal menyerap osilasi dan getaran yang disebabkan oleh perubahan suhu atau beban mekanis. Sambungan ini sangat cocok untuk aplikasi industri di mana perbedaan suhu yang besar terjadi dan gerakan di dalam pipa perlu dikontrol dengan tepat.

HELS menawarkan sambungan ekspansi universal yang cocok untuk ukuran hingga DN5000, tekanan hingga 100 bar, dan suhu ekstrem hingga 1200 ° C.

Sambungan ekspansi universal untuk pemuaian dan pergerakan termal

Penggunaan sambungan ekspansi universal memperpanjang masa pakai sistem perpipaan karena mencegah pipa dari tekanan berlebih. Desainnya mengurangi ketegangan pada sistem dan mengurangi risiko kerusakan yang disebabkan oleh tekanan dan gerakan.

Sambungan ekspansi universal kami memiliki struktur dengan dua bellow yang dihubungkan dengan tabung perantara dan sering digunakan dalam industri seperti pembangkit listrik, petrokimia, pembuatan kapal, produksi baja dan semen.

Sambungan ekspansi universal untuk meredam getaran pada pipa

Sambungan ekspansi universal HELS dirancang untuk mengakomodasi gerakan lateral, aksial, dan sudut dalam sistem perpipaan dan secara efektif mengelola perpindahan kompleks yang disebabkan oleh ekspansi termal, getaran, dan ketidaksejajaran struktural.

Sambungan ekspansi universal adalah komponen yang dikembangkan secara khusus yang secara efisien mengimbangi ekspansi termal dan gerakan mekanis dalam pipa. Strukturnya terdiri dari bahan elastis seperti karet atau logam, yang beradaptasi secara fleksibel dengan tekanan dalam sistem. Berkat fleksibilitas ini, mereka dapat menyerap gerakan aksial, lateral, dan sudut dan dengan demikian memberikan kontribusi yang menentukan terhadap stabilitas sistem.

Sambungan ekspansi universal untuk digunakan pada suhu tinggi

Sambungan ekspansi universal untuk digunakan pada suhu tinggi dirancang khusus untuk menahan kondisi ekstrem dalam aplikasi industri. Berkat bahan berkualitas tinggi seperti logam tahan suhu dan elastomer khusus, sambungan ini menawarkan perlindungan yang andal dengan secara efektif menyerap ekspansi termal dalam sistem perpipaan. Dengan demikian, sambungan ekspansi ini memungkinkan fungsionalitas yang konstan bahkan di bawah suhu yang sangat berfluktuasi dan berkontribusi pada keamanan dan umur panjang sistem.

Sambungan ekspansi universal yang tahan suhu ini sangat diperlukan untuk area seperti pembangkit listrik, industri petrokimia, atau pabrik proses industri. Mereka meminimalkan risiko kelelahan material dan mencegah kebocoran atau retakan yang dapat disebabkan oleh panas yang ekstrem. Mereka memastikan kelancaran operasi, bahkan di lingkungan yang paling menuntut, dan melindungi sistem Anda dari kerusakan jangka panjang.

Sambungan ekspansi universal bergelang HLS LRF

Sambungan ekspansi universal bergelang HLS LRF terdiri dari bellow AISI 304/321 berkualitas tinggi dan flensa St37.2. Menawarkan gerakan aksial dari -15/+15mm hingga -30/+30mm dan gerakan lateral hingga -100/+100mm. Cocok untuk tekanan dan suhu PN16 dari -80 hingga +427 ° C.

Informasi lebih lanjut

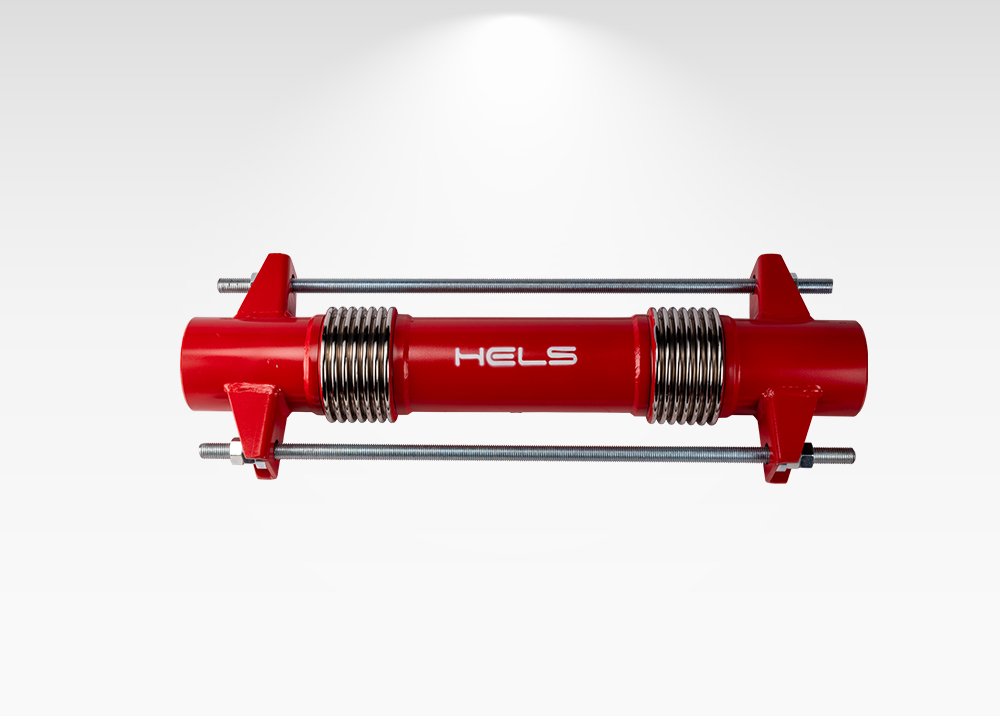

Sambungan ekspansi universal beralur HLS LRY

Sambungan ekspansi universal beralur dengan bellow AISI 304/321 dan ujung beralur St37.2 memungkinkan gerakan aksial -15/+15mm hingga -30/+30mm dan gerakan lateral hingga -100/+100mm. Cocok untuk aplikasi hingga tekanan PN16 dan suhu dari -80 hingga +427 ° C.

Informasi lebih lanjut

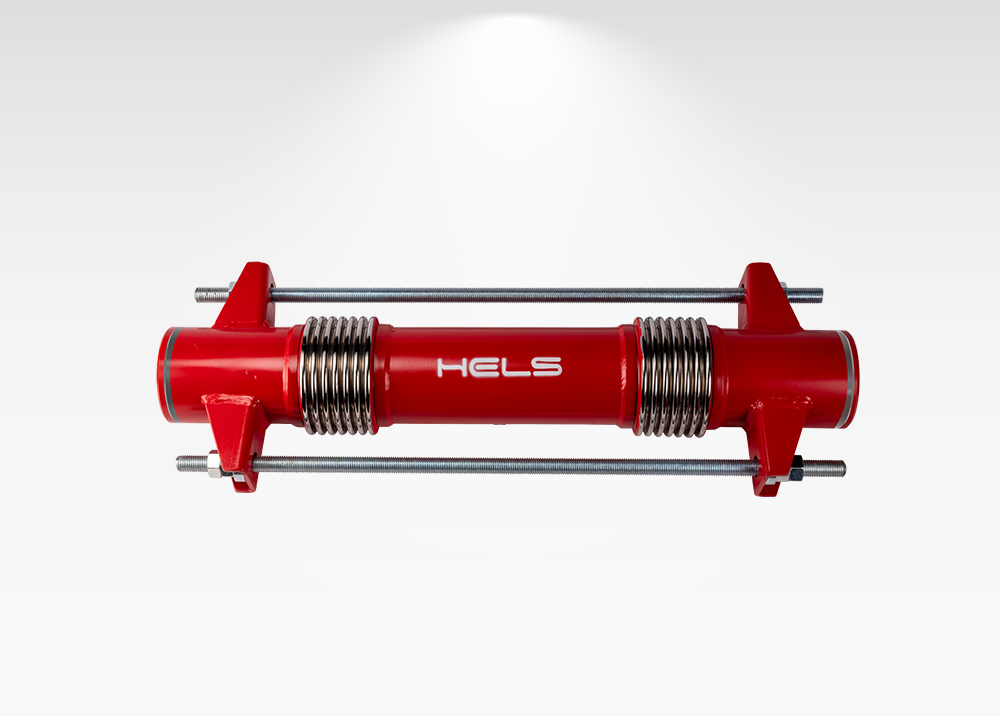

Sambungan ekspansi universal HLS LRB yang dilas dengan butt-welded

Sambungan ekspansi universal yang dilas dengan butt-welded memiliki bellow AISI 304/321 dan sambungan las St37.2. Ini menawarkan gerakan aksial dari -15 / +15mm hingga -30 / +30mm dan gerakan lateral hingga -100 / +100mm. Cocok untuk tekanan dan suhu PN16 dari -80 hingga +427 ° C.

Informasi lebih lanjut

KIRIMKAN PESAN ANDA KEPADA KAMI. SEGERA BERBICARA DENGAN ANDA.

Sambungan ekspansi universal HELS secara detail

Dimensi

Sambungan ekspansi universal HLS LRY / Sambungan ekspansi universal HLS LRB

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

	Movement			HLS-25 LRB		HLS-50 LRB		HLS- 75 LRB		HLS-100 LRB
Size	Axial	Lateral	Ødi	d1	L	Lateral	L	Lateral	L	Lateral	L
DN 25	±15	±25	38	135	540	±50	640	±75	740	±100	840
DN 32	±15	±25	42,4	140	540	±50	640	±75	740	±100	840
DN 40	±15	±25	48,3	150	540	±50	640	±75	740	±100	840
DN 50	±15	±25	60,8	165	610	±50	710	±75	810	±100	910
DN 65	±30	±25	76,1	190	610	±50	710	±75	810	±100	910
DN 80	±30	±25	88,9	221	660	±50	760	±75	860	±100	960
DN 100	±30	±25	114,3	249	660	±50	760	±75	860	±100	960
DN 125	±30	±25	139,7	292	700	±50	900	±75	1000	±100	1100
DN 150	±30	±25	168,3	342	700	±50	900	±75	1000	±100	1100
DN 200	±30	±25	219,1	413	750	±50	950	±75	1050	±100	1150
DN 250	±30	±25	273	488	850	±50	1050	±75	1150	±100	1250
DN 300	±30	±25	323,9	580	1000	±50	1200	±75	1300	±100	1400

BIARKAN KAMI MENJAWAB PERTANYAAN YANG SERING DIAJUKAN

Bahan apa yang paling cocok untuk sambungan ekspansi universal dalam aplikasi suhu tinggi?

Sambungan ekspansi universal dalam aplikasi suhu tinggi idealnya terbuat dari bahan tahan panas seperti AISI 304/321 untuk bellow, dikombinasikan dengan St37.2 untuk sambungan dan flensa untuk mengatasi suhu dan kondisi tekanan yang ekstrem.

Bagaimana sambungan ekspansi universal memengaruhi masa pakai sistem perpipaan?

Mereka memperpanjang masa pakai dengan menyerap ekspansi termal dan gerakan mekanis, sehingga mencegah kerusakan yang disebabkan oleh kelebihan beban, getaran dan fluktuasi suhu.

Jenis gerakan apa yang dapat diakomodasi oleh sambungan ekspansi universal?

Sambungan ekspansi universal mampu mengimbangi gerakan aksial, lateral, dan sudut, sehingga ideal untuk sistem yang membutuhkan fleksibilitas dan kebebasan bergerak ke berbagai arah.

Dalam aplikasi apa sambungan ekspansi universal sangat berguna?

Mereka sangat menguntungkan dalam sistem pemanas, ventilasi, dan pendingin udara serta dalam industri kimia dan petrokimia, di mana suhu tinggi dan tekanan mekanis sering terjadi.

Bagaimana kekuatan tekan sambungan ekspansi universal dipastikan?

Ketahanan terhadap tekanan dijamin oleh material seperti St37.2 untuk sambungan dan flensa dan spesifikasi desain seperti PN16 untuk ketahanan terhadap tekanan guna memberikan kinerja yang andal di bawah beban tinggi.

HELS MENGKHUSUSKAN DIRI DALAM PRODUKSI STEAM TRAPS BERKUALITAS TINGGI, SAMBUNGAN EKSPANSI, PENGUKUR LEVEL, DAN RAKITAN SELANG. PRODUK KAMI SANGAT PENTING UNTUK BERBAGAI INDUSTRI.

PENANGANAN CAIRAN

PEMBANGKIT LISTRIK

PENGOLAHAN KIMIA

OBAT-OBATAN

MAKANAN & MINUMAN

MINYAK & GAS

MANUFAKTUR INDUSTRI

INDUSTRI ANDA

LAYANAN YANG DIPERSONALISASI

Tidak seperti kompetitor yang lebih besar, Hels menawarkan perhatian yang sangat individual untuk setiap proyek, memastikan bahwa klien dipenuhi dengan presisi dan perhatian.

Hubungi kami

+90 212 886 72 32

Selang | Sambungan ekspansi | Indikator level | Perangkap uap
